odroidXu4 GPIO

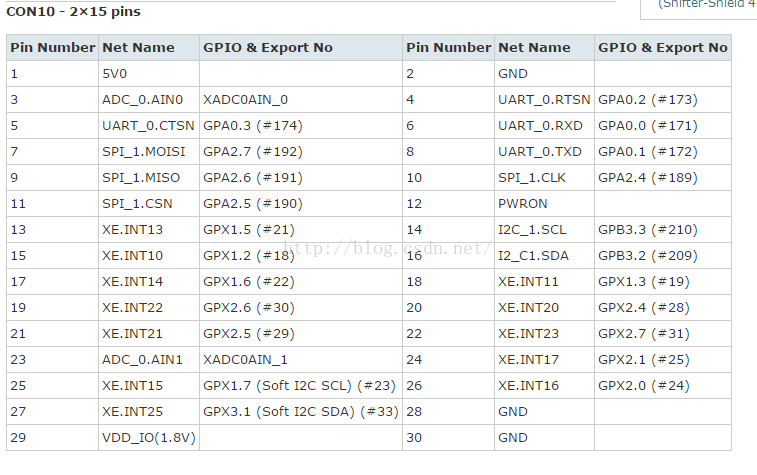

             Odroid-XU4/3提供1个30针的双排扩展头“CON10”。下面是对这些扩展引脚的说明。在扩展报头的所有信号都只是PWRON信号1.8V。

    如上图，扩展的引脚功能分别有ADC、UART、SPI、I2C、GPIO，每个gpio都会有相应的扩展号在内核中标识，所以对GPIO 的自定义设置都是通过它这个扩展号去标识。



     对于GPIO驱动的开发在官网WIKI中只介绍了上图中扩展引脚和扩展号，经过笔者不断地搜素寻找，终于在它的内核里面找到相应的GPIO驱动。在ioboard-keyled.c中：

// GPIO Export Number define
#define GPX2_5_EXPORT_NUM   29
#define GPX2_6_EXPORT_NUM   30
#define GPX1_6_EXPORT_NUM   22
#define GPX1_2_EXPORT_NUM   18
#define GPX2_7_EXPORT_NUM   31
#define GPX2_4_EXPORT_NUM   28
#define GPX1_3_EXPORT_NUM   19
#define GPB3_2_EXPORT_NUM   209
#define GPX2_0_EXPORT_NUM   24

以上是它对GPIO引脚扩展号的声明。

static struct {
	int		gpio_index;		// Control Index
	int 	gpio;			// GPIO Number
	char	*name;			// GPIO Name == sysfs attr name (must)
	bool 	output;			// 1 = Output, 0 = Input
	int 	value;			// Default Value(only for output)
	int		pud;			// Pull up/down register setting : S3C_GPIO_PULL_DOWN, UP, NONE
} sControlGpios[] = {
	{	IOBOARD_SW1,  	GPX2_5_EXPORT_NUM,  "sw1",	0,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_SW2,  	GPX2_6_EXPORT_NUM,  "sw2",	0,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_SW3,  	GPX1_6_EXPORT_NUM,  "sw3",	0,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_SW4,  	GPX1_2_EXPORT_NUM,  "sw4",	0,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_LED1,  	GPX2_7_EXPORT_NUM,  "led1",	1,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_LED2,  	GPX2_4_EXPORT_NUM,  "led2",	1,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_LED3,  	GPX1_3_EXPORT_NUM,  "led3",	1,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_LED4,  	GPB3_2_EXPORT_NUM,  "led4",	1,	0,	S3C_GPIO_PULL_NONE	},
	{	IOBOARD_LED5,  	GPX2_0_EXPORT_NUM,  "led5",	1,	1,	S3C_GPIO_PULL_NONE	},
};

这是GPIO的结构体声明gpio_index是一个枚举的标识，gpio是该GPIO对应的扩展号，name及是一个名字，output是对该引脚设置输入还是输出， value是设置输出的情况下的值，0还是1

    此外该文件代码里的探测函数ioboard_keyled_probe对引脚作了相应的初始化设置，主体代码如下：

// Control GPIO Init
	for (i = 0; i < ARRAY_SIZE(sControlGpios); i++) {

		if(sControlGpios[i].gpio)	{
			if(gpio_request(sControlGpios[i].gpio, sControlGpios[i].name))	{
				printk("%s : %s gpio reqest err!\n", __FUNCTION__, sControlGpios[i].name);
			}
			else	{
				if(sControlGpios[i].output)		gpio_direction_output	(sControlGpios[i].gpio, sControlGpios[i].value);
				else							gpio_direction_input	(sControlGpios[i].gpio);

				s3c_gpio_setpull		(sControlGpios[i].gpio, sControlGpios[i].pud);
			}
		}
	}

代码中还有设置gpio的函数，都很简单，就不做详细介绍，代码如下所示：

static 	ssize_t set_gpio		(struct device *dev, struct device_attribute *attr, const char *buf, size_t count)
{
    unsigned int	val, i;

    if(!(sscanf(buf, "%d\n", &val))) 	return	-EINVAL;

	for (i = 0; i < ARRAY_SIZE(sControlGpios); i++) {
		if(sControlGpios[i].gpio)	{
			if(!strcmp(sControlGpios[i].name, attr->attr.name))	{
				if(sControlGpios[i].output)
    				gpio_set_value(sControlGpios[i].gpio, ((val != 0) ? 1 : 0));
				else
					printk("This GPIO Configuration is INPUT!!\n");
			    return count;
			}
		}
	}

	printk("%s[%d] : undefined gpio!\n", __func__,__LINE__);
    return 	count;
}

通过以上内核的代码，我们就可以模仿的写我们自己的GPIO驱动了，我们只需要知道我们所要设置的GPIO的扩展号即可，不需要对设备树等做什么更改。
