计算机视觉（四）全连接神经网络MLP

目录

多层感知器/全连接神经网络

一、全连接神经网络绘制

二、激活函数

常用的激活函数

三、网络结构设计

四、损失函数

softmax

交叉熵损失

对比多类支持向量机损失

五、优化算法

计算图与反向传播

计算图的颗粒度（例子）

常见的门单元

激活函数

六、梯度算法改进

梯度下降算法存在的问题

动量法

自适应梯度（AdaGrad，RMSProp）

ADAM

七、训练过程

随机权值初始化：保证正反向传递

批归一化Batch Normal：保证正反向传递

欠拟合，过拟合，Dropout

模型正则化

超参数调优

---

多层感知器/全连接神经网络

• 定义：级联多个线性分类器来实现输入到输出的映射。
• 两层全连接网络：max函数是激活函数Relu
• 三层全连接网络：
• 因为线性分类器中只有一个模版记录不够准确，比如有两个马头的模版，w是权值模版，w2的行数必须跟类别个数一样，对w1没有需求。那么可以指定模版行数w1如100行，大约用4-5个模版去存储马，再用w2融合多个模版的匹配结果来实现最终类别打分。
• w1维度是100*3072，b1维度是100*1，f维度是100*1
• w2维度是10*100，b2维度是10*1，f维度是10*1

一、全连接神经网络绘制

• 两层全连接神经网络：

二、激活函数

如果没有激活函数，全连接神经网络又退化成了一个线性分类器

常用的激活函数

• Sigmoid：将数据压缩在0到1之间，非对称
• Relu：大于0的值是值本身，小于0的值是0

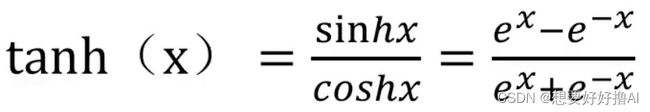

• tanh：双曲正切函数，将数据压缩在1到-1之间，对称
• Leaky Relu：使小于0的值都有一个小的斜率0.1

三、网络结构设计

• 指定隐藏层/深度：增加深度更好
• 指定神经元/宽度：神经元越多，非线性能力越强，复杂的分类越强，但也越可能过拟合
• 指定激活函数：同层用同一个激活函数

四、损失函数

softmax

• 定义：输出为概率分布，不仅可以预测分类，还可以预测出分到该类的概率
•
•
• 概率化之后，训练好的神经网络需要有标答与之对应，那么就用onehot向量编码表示标答，用1表示真实类别，用0表示其它类别，该向量与分类器预测的维度一致，计算预测分类器与标答的差异，用交叉熵/相对熵来比较。

交叉熵损失

• 使预测分布与真实分布越接近越好
• 真实分布用onehot编码形式来表示
•
• 熵是信息量的体现，信息最不确定的情况，就是onehot，熵最大，比如比赛赢的概率
• 交叉熵是度量预测与真实两个分布之间的差异关系
• 相对熵/KL散度是度量预测与真实两个分布之间的不相似程度
• 交叉熵 = 熵 + 相对熵
• 当真实分布为onehot时，交叉熵损失简化为：j是真实类别

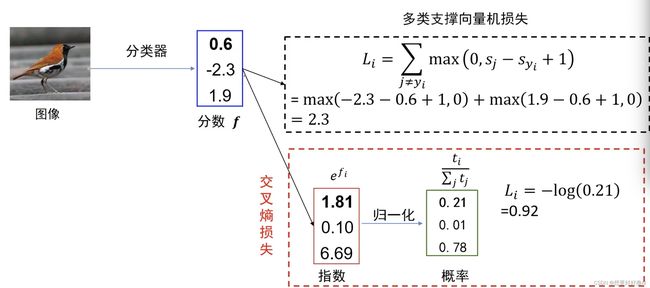

对比多类支持向量机损失

•
• 支持向量机只要有一个比其它的分值高1分即可，交叉熵损失需要尽可能保证一个最大，其它尽可能小

五、优化算法

计算图与反向传播

• 有向图，用来表达输入输出以及中间变量之间的计算关系，图中的每个节点对应着一种数学运算。
•
•  PyTorch，TensorFlow
• 正向是计算输入到输出之间的关系
• 反向是计算输出到输入之间的梯度（导数），链式法则一直两梯度相乘，即计算局部梯度时，需要输入值代入导数公式中，得到局部梯度，然后乘以上游梯度，才能得到当前梯度
• 如果梯度很小的情况，会导致梯度消失

计算图的颗粒度（例子）

•
•
•  -0.77*1=-0.77
• -0.77*e^(-2)=-0.1
• -0.1*(-1)=0.1
• 0.1*1=0.1
•
•  在tensorflow中把sigmoid函数当作一个计算单元，无需拆解，可以加速运算

常见的门单元

•

激活函数

1. Sigmoid激活函数：

•
• 梯度消失：当输入大于10或小于-10时，局部梯度都为0，由于链式法则的乘法特性，会导致梯度消失，梯度为0时，参数无法更新训练
• 梯度爆炸：梯度乘以学习率后得到一个非常大的值，每次更新步长后必须走那么远，从而无法收敛到最低点。需要限制步长，也称梯度裁剪。新梯度权值=旧权值-学习率*当前梯度

 2. 双曲正切激活函数：

•
•  类似sigmoid，不利于反向梯度传递，会导致梯度消失

3. Relu激活函数：

•
• 当输入大于0时，局部梯度永远不会为0，不会导致梯度消失，利于梯度流的传递
• 但当输入小于0时，梯度为0

4. Leakly Relu激活函数：

•
•  使输入永远乘以一个斜率0.1，保证梯度永远不会为0

为了避免梯度消失的问题，尽可能选择Relu和LeaklyRelu作为激活函数，训练过程收敛的快

六、梯度算法改进

梯度下降算法存在的问题

1. 随机梯度下降所采集的部分样本中存在数据噪声，无法代表所有数据
2. 小批量梯度下降虽然可以解决随机梯度下降的问题，但运行速度依旧慢
3. 损失下降的慢，把时间用于无用的震荡中，简单增大步长无法解决这个问题，需要使用动量法和自适应梯度法
4. 梯度幅度大的地方，不断震荡；梯度幅度小的地方，行进缓慢
5. 局部最小点与拐点梯度为0时，算法无法通过，需要使用动量法和自适应梯度法

动量法

1. 利用累加历史梯度信息来更新梯度
2. 避免左右震荡，因为左右两边累加会彼此抵消
3. 加速收敛，因为单方向的累加会使梯度越来越大，直到收敛
4.
5. 动量系数mean：取值范围[0,1)，mean为0时等价于梯度下降算法，为1时无法停止训练，建议0.9
6. 可以解决局部最小点和拐点，因为动量系数相当于摩擦，可以一点点减速继续前进，找到最优解
7. 步骤3用于累加历史梯度信息
8. 步骤4用于更新梯度

自适应梯度（AdaGrad，RMSProp）

• 分别改变步长：减小震荡方向步长，增大平坦方向步长
• 判断震荡方向和平坦方向：梯度幅度大平方，较大为震荡，较小为平坦
• AdaGrad自适应梯度法：

1. 统计并累加历史梯度的平方值，如果平方值一直很大时，代表该处为震荡处
2.
3. 问题：当r变得非常大时，步长会变得非常小，收敛非常慢，用RMSProp改进

• RMSProp自适应梯度法：

1.
2. 解决AdaGrad的方法：在每次历史梯度r上增加一个衰减值row，每次当前梯度的平方g*g上增加一个控制项(1-row)，混合两个梯度生成累加平方梯度
3. 衰减速率row：取值范围[0,1)，row控制着需要考虑多少历史值，为0时仅考虑当前梯度的强度，为1时考虑所有历史梯度那么row不起作用了，建议0.999，经过迭代使得累加平方梯度r很小

ADAM

• 同时使用动量和自适应梯度的思想，但是调整传统的SGD+动量法的学习率会比adam更好，找到合适的学习率就是炼丹过程
•
• 步骤3：v是历史梯度的累加值，用于更新速度，是动量法，决定了要走的方向
• 步骤4：r是历史梯度的平方的累加值，表示当前点是否为震荡方向，用于改变学习率
• 步骤6：根号r那一项用于减小震荡方向步长，增大平坦方向步长
• 步骤5：修正偏差可以解决算法初期的冷启动问题，当mean=0.9时，1-mean=0.1，梯度值仅为0.1，缩小了10倍更新，会使系统初始时走的很慢，累加变量r也会变得很小。修正偏差v冒可以保证不缩小梯度值，

七、训练过程

随机权值初始化：保证正反向传递

• 如何给定一个初始点进行梯度下降，同时保证正向的数据流和反向的梯度正常不消失，也就是保证输出y与输入z具有相同的分布

•  定义：z为输入，w为权值，z与w独立，f是激活函数，n是输入神经元个数

• 目标：每次输出和输入有相同的分布，使各层的激活值和局部梯度的方差保持一致，即寻找w的分布使得输出y与输入z的方差一致

• Xavier初始化方法（针对tahn/Sigmoid函数）

1. 当均值=0，方差=1/n时，去采样权值时，可以保证输入和输出的变量有相同的分布，可以保证最后一层的输出结果依然符合正态分布

•  HE初始化/MSRA方法（针对Relu/LeaklyRelu函数）

1. 当均值=0，方差=2/n时，使响应结果更均匀

批归一化Batch Normal：保证正反向传递

• 对神经元的输出进行批归一化：对输出y进行减均值除方差，得到y'，以保证当前神经元的输出分布符合0均值1方差，可以解决前向传递过程中的信号消失问题
•
•  把批归一化插入到全连接层后，非线性激活前
• 通常全连接层之后的输入数据会落在小梯度或无梯度的区域，但是经过批归一化之后，会保证输入数据回到有梯度的地方，再进行激活，可以保证信息流传递正常，保证输出数据是0均值1方差，不会呈现饱和状态，从而解决梯度消失问题
• 定义：
• 步骤4是让神经网络自己选择适合分布的均值和方差

欠拟合，过拟合，Dropout

模型正则化

超参数调优

未完。。。
