1275MPaMJ螺纹螺栓 最新标准 学习记录
声明
本文是学习GB-T 42850-2023 1275MPaMJ螺纹螺栓. 而整理的学习笔记,分享出来希望更多人受益,如果存在侵权请及时联系我们
10 min～15 min。
A.1.5.8 水冲洗
表面清理后迅速将零件放在21℃~93℃自来水中冲洗，自来水应符合GB5749
的要求。
A.1.6 表面处理
螺栓的表面处理应符合相应产品标准或设计图样的规定。当采用标准规定以外的表面处理，此时
标记应按 GB/T 13911 的规定。
A.1.7 冶金特性
A.1.7.1 低倍流线
对称头部的支承面、头下圆角和杆部的流线应沿着螺栓和螺钉的外形，见图
A.2。 螺纹部分的流线
GB/T 42850—2023
应连续地沿螺纹外形，并在根部达到最大密度，见图 A.3。

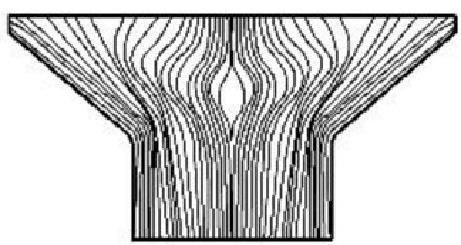

图 A.2
图 A.3
A.1.7.2 微观组织
除螺纹和头下圆角处以外，螺栓应有完全再结晶的金相显微组织。晶粒尺寸应符合GB/T
定的3级或更细的晶粒度。除冷滚头下圆角和滚压螺纹造成的硬化外，不应有表面硬化现象。
A.1.7.3 不连续性
螺栓不连续性要求应符合表 A.2 和表 A.3 的规定。
表 A.2
6394中 规
单位为毫米
|
|
|
|
|---|---|---|---|
|
|
||
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
GB/T 42850—2023
表 A.3
单位为毫米
|
|
|---|---|
|
|
|
|
|
|
|
|

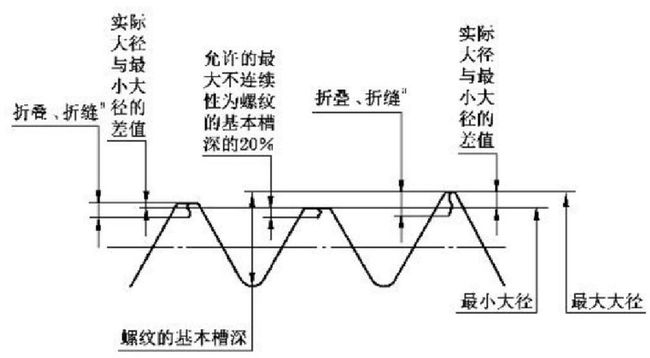

图 A.4
图 A.5
图 A.6
GB/T 42850—2023
见 表 A.2 和 表 A.3。
图 A.7
A.1.8 机械性能
A.1.8.1 室温破坏拉力
室温破坏拉力要求如下。
a) 螺栓室温最小理论破坏拉力见表 A.4。
由于螺栓尺寸和形状的原因，如螺栓有一个直径等于
和小于螺纹小径的杆或槽，允许在螺纹以外的位置断裂，其抗拉强度应不低于1275
MPa, 而 计算应力面积的直径应是实际螺栓杆部最小的直径。
b) 对于凸头螺栓，不应在头下圆角处断裂。
c) 由于螺栓尺寸和形状的原因，不能用螺栓直接进行试验时，应按 GB/T
228.1 的规定采用随炉 机械加工试样做拉伸试验，试样应满足如下规定：
-
抗拉强度≥1275 MPa;
-
屈服强度≥1038 MPa;
-
延伸率≥12%;
-
断面收缩率≥15%。
表 A.4
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
A =0.7854×(d-1.125H)² ………………………… (A.1)
|
||
A.1.8.2 高温破坏拉力
高温破坏拉力要求!
a) 螺栓高温最小]
保泪20 min 主 征 ∠v √ 上
名 最 小 螺 纹 中
1 计算应力面积
b) 灭 ,不应在头下
c) 庄 和形状的原因 故拉伸试验，
) 抗拉强度≥1069 MPa;
) 屈服强度≥900 MPa;
) 延伸率≥12%;
) 断面收缩率≥15%。
GB/T 42850—2023
验前抗拉型螺栓被加热到425℃±3℃,在此温度下
试验。由于螺栓尺寸和形状的原因，如螺栓有一个直
允许在螺纹以外的位置断裂，其抗拉强度应不低于
实际螺栓杆部最小的直径。
直接进行试验时，应按 GB/T 228.1 的规定采用随炉
下规定：
. . .
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
A.1.8.3 硬度
硬度应在 HRC36～ 围内。由于冷滚压的原因， 处的硬度允
许提高。
A.1.8.4 疲劳
病劳要求如下
表 A.6 施加载荷，螺栓不应断裂。
累栓疲劳寿命的平均值不低于65000次： 30000次按130000次计算平均值。频
) 凸头螺栓光杆长度小于2倍光杆直名
) 沉头螺栓光杆长度(含头高)小于2.5
- 公称直径小于5 mm 的螺栓；
爷不低于450
Hz, 下列情况
劳寿命高于
险：
GB/T 42850—2023
- 杆部钻孔的螺栓。
c) 如果一批螺栓中都不能做疲劳时，则应带随炉试件。
表 A.6
|
|
|
|
|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
B=0.7854×(d-4×H/3)² ………………………… (A.3)
|
|||
A.1.8.5 室温破坏剪切力
螺栓室温最小理论破坏剪切力见表 A.7。
特殊杆螺栓的剪切力按最小剪切强度768 MPa 计算，以
下螺栓不做剪切力试验：
a) 光杆长度小于2.5倍光杆直径的100°沉头螺栓；
b) 光杆长度小于2倍光杆直径的凸头螺栓；
c) 公称直径小于5 mm 的螺栓；
d) 中径或细杆径螺栓。
表 A.7
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
C=0.7854×d² …………… ………… (A.4)
|
||
GB/T 42850—2023
A.2 质量保证规定
A.2.1 检验分类
检验分为两大类：
a) 鉴定检验；
b) 质量一致性检验。
A.2.2 检验条件
除非另有规定，检验应在室温下进行。
A.2.3 鉴定检验
A.2.3.1 鉴定检验情况
在有下列情况之一时，应进行鉴定检验：
a) 新产品或老产品转厂生产的试制定型；
b) 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；
c) 正常生产时，每两年进行一次周期性检验；
d) 产品停产两年后，恢复生产时；
e) 质量一致性检验结果与上次鉴定检验结果有较大差异时；
f) 国家质量监督机构提出要求时。
A.2.3.2 鉴定检验的项目、要求、方法及抽样方案
从鉴定检验批中抽取螺栓做鉴定检验，鉴定检验的项目、要求、方法及抽样方案见表
A.8。
表 A.8
|
|
|
|
|
|---|---|---|---|---|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
GB/T 42850—2023
表 A.8 ( 续 )
|
|
|
|
|
|---|---|---|---|---|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
A.2.3.3 合格判据
鉴定检验的螺栓应按
A.2.3.2规定进行检验，若螺栓的所有检验项目都符合要求，则认为鉴定检验
合格。
A.2.4 质量 一致性检验
A.2.4.1 组 批
螺栓应成批提交检验，每批应由同一型式、同一直径和同一炉号材料制造、同一炉进行热处理的螺
栓组成。
A.2.4.2 项目、要求、方法及抽样方案
每批螺栓都应进行质量 一 致性检验。质量 一 致性检验项目和方法见表 A.8,
要 求 见 表 A.9 和 表
A.10, 抽样方案见表 A.11。
表 A.9
|
|
|
|---|---|---|
|
|
|
|
|
GB/T 42850—2023
表 A.9 ( 续 )
|
|
|
|---|---|---|
|
|
|
|
|
表 A.10
|
|
|
|||||||
|---|---|---|---|---|---|---|---|---|---|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|||||
|
|
|
|
|
|||||
|
|
|
|
|
|
||||
|
|
|
|
||||||
|
|
|
|
|
|
||||
|
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
||||
|
|||||||||
GB/T 42850—2023
表 A.11
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
A.2.4.3 合格判据
在进行检验和试验之后，符合本附录的所有要求被认为合格。被确认为不合格的检验批，只能在所
有的缺陷被去除或改正后，才能重新进行检验和试验。再次检验或试验应抽取双倍的样本量，符合本附
录要求合格，不符合本附录要求不合格，可加倍抽样检查一次。
A.2.5 检验方法
A.2.5.1 尺寸
螺栓尺寸用卡尺检查。
A.2.5.2 外观
外观用目视检查。
A.2.5.3 标志
目视检查螺栓的标志。
A.2.5.4 表面粗糙度
表面粗糙度用粗糙度比较样块或表面粗糙度检测仪检验。
A.2.5.5 表面处理
用目视方法检查螺栓是否已进行表面处理，表面处理厚度用测量螺栓表面处理厚度的专用装置进
行检验，有争议时剖开螺栓进行低倍检查。
A.2.5.6 低倍流线
A.2.5.6.1 头部晶粒流线检验
螺栓按图 A.8 剖切取样经适当腐蚀后，放大10倍～20倍检验。
GB/T 42850—2023
图 A.8
A.2.5.6.2 螺纹部位晶粒流线检验
成品螺栓按图 A.8 剖切取样经适当腐蚀后，放大10倍～20倍检验。
A.2.5.7 微观组织
螺栓按图A.8
剖切取样经适当腐蚀后，在不低于100倍的显微镜下检查。对表面硬化有疑问时，可
用显微硬度试验作为仲裁方法，在距表面0.08 mm
范围内，维氏硬度读数高于芯部读数30个单位，应
判为不合格。
A.2.5.8 不 连 续 性
螺栓不连续性用荧光方法检查。当有疑问时，剖切后放大100倍检验。
A.2.5.9 室温破坏拉力
螺栓破坏拉力试验按图 A.9 进行，当采用试样时，按 GB/T 228.1 进 行 。
GB/T 42850—2023
标引序号说明：
1——拉伸试验夹头；
2——拉伸试验垫片；
3——拉伸试验螺纹接头。
外加载荷
图 A.9
A.2.5.10 高 温 破 坏 拉 力
螺 栓 高 温 破 坏 拉 力 试 验 按 图 A.10 进行，当采用试样时，按 GB/T
228.1 进 行 。
标 引 序 号 说 明 ：
延伸阅读
更多内容 可以 GB-T 42850-2023 1275MPaMJ螺纹螺栓. 进一步学习
联系我们
DB45-T 1877-2018 危险废物安全填埋处置工程技术规范 广西壮族自治区.pdf
