基于VHDL的QuartusII和Modelsim联合仿真

前期正常建立Quartus工程这里不再赘述，主要讲在Quartus中调用Modelsim的设置过程。网上QuartusII和Modelsim联合仿真教程大多都是用的Verilog，这里整理的是基于VHDL的仿真，过程貌似差不多。
第一次联合仿真时需要设置ModelSim的安装路径。点击Tools–Options，在下图中填写ModelSim的安装路径。

1.编写待测工程程序，并通过编译
2.生成testbench模板。在生成模板前必须先编译第一步中的待测文件，否则会产生错误
点击Processing–Start–Start Test Bench Template Writer，若成功则生成一个testbench文件模板（文件后缀.vht），文件保存路径在信息窗口中给出。也可以自己直接编写testbench文件。

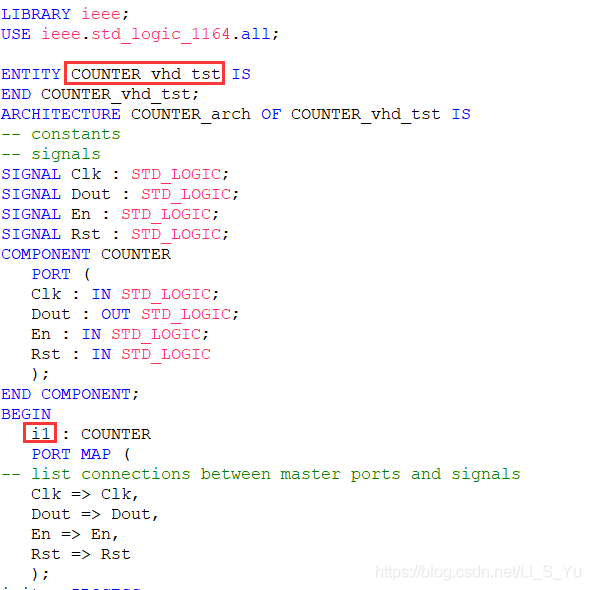

3.修改testbench模板文件。可以把testbench文件添加到工程中进行修改，根据需求修改文件。特别要注意的是这里的实体名（COUNTER_vhd_tst）和元器件例化时的命名（i1），这在后面的设置中至关重要。

4.设置仿真环境
点击Assignments–Settings出现下面设置界面，点击EDA Tool Settings，选择图中的选项ModelSim和VHDL

5.加载testbench文件
选择EDA Tool Settings–Simulation，如下图所示，Tool name 选择ModelSim

点击上图中的Test Benches加载文件，弹出对话框，点击New，弹出下图对话框

Test bench name填写之前的testbench的实体名（必须一致否则仿真会出错，不能出波形），填写例化名，这里是i1，Simulation period中可以设置仿真结束时。点击”…“加载文件，选择之前修改好的testbench模板文件（.vht)或者自己写的testbench文件（.vhd)，点击Add。正确加载完相应文件后，点击OK确认。
6.运行仿真
（1）RTL级的仿真
这种仿真我简单的理解为不考虑时间延迟，只验证逻辑是否正确。
使用RTL级仿真，上图中的勾选（use test bench to perform VHDL …）可以不用勾选。使用该仿真可以先不完全综合，点击 Processing–Start–Start Analysis & Elaboration 即可。
点击 Tool–Run Simulation Tool–RTL Simulation ，或者工具栏中的 RTL Simulation 快捷按钮。正常结果是自动调用ModelSim软件，等待编译运行完成直接出现波形界面。
（2）Gate Level门级仿真
我简单的理解为会考虑器件里的时间延迟。
使用RTL级仿真，上图中的勾选（use test bench to perform VHDL …）必须勾选且填写例化名字，否则出不来波形，这里需要完全编译文件 （Processing–Start Compilation） 。
点击Tool–Run Simulation Tool–Gate Level Simulation，或直接点击工具栏中的 Gate Level Simulation 按钮，然后点击run。如果正常则会调用ModelSim软件，等待编译运行完成直接出现波形界面。

注意：
1.若Gate级仿真没有波形出现，检查第5步中填写的实体名和例化名是否和testbench文件中一致，检查testbench文件是否正确，注意ModelSim中的调试警告信息。
2.若RTL级仿真有波形结果不正确，Gate级仿真有波形和结果，则需要认真检查待测模块的源码，注意编译出的warning警告信息
