1.等离子扬声器从入门到深度烧伤

上期我们谈作为图吧垃圾佬对于HIFI原理的理解之后提出图吧的HIFI解决方案的时候提到了图吧的自制音响系统中有一个最有趣的系统就是等离子扬声器。

等离子扬声器，就是利用等离子体作为介质驱使空气振动的扬声器，原理非常简单，高压电击穿空气形成电弧，利用电弧驱动空气振动就成了扬声器了

电流大小会改变电弧的截面的直径，因此，等离子扬声器就是能改变高压端输出的调制电路+升压电路

其实说实在的等离子扬声器的电路真的不难，只要有AM电路就行。功率大哪怕是个吊车都弄响给你看：

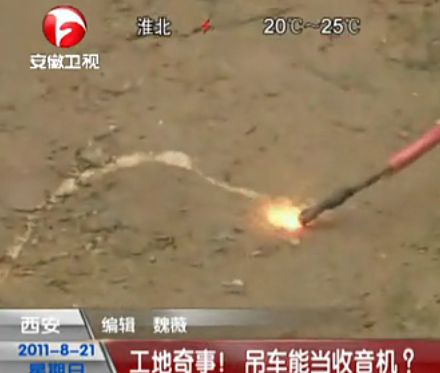

工地的吊车甩根地线就无故发出声音,何故？

其实就是矿石收音机+等离子扬声器

AM信号被吊车拦截之后正好产生了足够击穿空气形成等离子电弧的电动势，而AM信号正好能改变实时产生电弧的粗细从而符合了等离子扬声器的原理，当然可以出声了。

估计吊车的周围有大功率的广播电台，而且应该是AM电台

不过咱作为图吧垃圾佬自己做等离子扬声器不用那么费劲……不用买吊车，只需要弄个功放+高压电路就可以了

什么是功放

电子爱好者们常用功放来特指音响用的功率放大器，其实功放种类非常多，只要能放大信号的功率的电路都可以称为功放，也就是说功放不是只用在音响系统上而是广泛运用于如无线电通信、电力控制、医学检测等方方面面。

我们要做的电源调制功放其实可以认为是简化的甲类功放，这个功放电路可以认为是串联在电路中的一个可调电阻，阻值的大小随着输入的信号而变化（音频信号）

当信号强时，这个电阻的阻值小，消耗的能量少，负载上的功率大；当信号弱时这个电阻的阻值大，消耗的能量多，负载上的功率小

当负载能够输出高压输出端产生电弧或产生电晕放电产生等离子体，这事它就是等离子扬声器了

这样的调制电路虽然输出的电压和电流随着信号而变化，但是即使没有信号输入也一直存在输出电压，因此它是甲类功放也可认为是电源调制功放

实际上这种电路不用特别正规，业余界自己搭焊的电路或者打样几张电路板然后手工焊接的电路都能完成这样的目的，比如上图这个MOS管搭的电源调制功放和俗称zvs的自激逆变电路（确实能工作在ZVS模式下，但是这个电路极其不正规缺乏正规电路应有的控制系统和闭环逻辑，因此不建议各位使用）

底下压着的是《等离子体物理》

这样的电路有着成本低性能还可以的优点，缺点各位也看见了，效率较低。倒不是逆变升压部分效率低，而是因为前级的电源调制功放，MOS管可以等效为可调电阻，那么势必存在电能损失在电阻上的情况

此外实际上MOSFET的线性度不好所以并不适合做功放，成熟的功放一般都是用三极管对管组图腾之类的……像这样

具体的原理各位不用知道，因为那样的电路通常都有成品：

这款等离子扬声器的成品电路有着性能可靠工作稳定的特点，它有完整的驱动电路和闭环控制系统，并且价格也不是很贵——只要60块钱

随便买个激光包接上导线就是成品了

激光高压包是用于激光管和灭鼠器的定制高压包，自带适合低压的定制初级线圈，所以相比以前电子DIY自己买电视机高压包还得自己在骨架上饶线圈更省事了。唯一的问题是这样的高压包零售一般都是搭配逆变器的，好在搭配的逆变器是单管的所以没多少钱，带高压包才不到30包邮，合着这样一套系统到手连电源也就一百出头，还算可以。毕竟自己自制电路还要费工，工钱就算是自己干活不收自己钱也要考虑进成本的，所以不能单看件钱

各位看到这里就明白过来电子DIY有多烧钱了吧——随便一个扬声器的预算就可以在图吧大战GTA5了这还是便宜的正规电路，非正规电路经常容易炸手里然后几十上百就这样打水漂了

咱以前玩电子DIY少说砸了五位数进去，有的大佬甚至还是六位数七位数，不得不说，过去你们和我说玩电子不花钱，现在家里人都怀疑我吸毒

所以咱后来可不干这个了，很多电子DIY有各种各样的风险，还烧钱，说实在的玩无线电都比电子DIY可还安全何况图吧捡垃圾了，现在咱的钱可经花多了，以前真的，买个晶体管都动不动几十块钱，现在咱50块钱买个CPU都舍不得，70块钱可要咱老命了，咬牙跺脚100块钱入个包开六核6M三缓的640T那这辈子只有一次不能再多了，是图吧让我真正理解到了什么叫勤俭持家。

还是说等离子扬声器，其实等离子扬声器这种东西以前就有，最早1950年的时候就曾经出现过正经上市的产品，当时的画风是这样：

其实结构也简单，就是电子管AM电源调制电路+电子管高压电路，原理上和我们今天做的东西一样

只不过多了个反馈，也多了个号筒。号筒之前我们讲留声机的时候提到过，是确实能通过纯物理的方法集束声波放大声音的装置，其实在电磁学里面也有类似的装置可以起到聚束电磁波的作用。过去的等离子扬声器效率低有效功率小，和不用电的老式留声机一样是需要这样一个东西来放大声音。

现代的晶体管效率高效果好，虽然电子管仍然有它特定的优势但是晶体管还是更先进的，至少它不需要号筒来放大声音

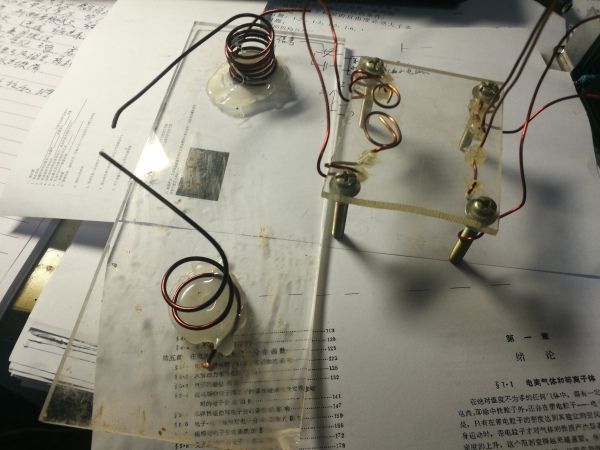

这是咱早年自己做的几组放电电极，一开始我用中间那个铜线卷的圆形电极用来放电，当时咱用的等离子扬声器功率小电路不正规，所以电极离得比较近，线材也比较细，后来咱用上那个正规电路的等离子扬声器之后就换用左边这个大电极了，然而这个电极依然不够大。咱的等离子扬声器输出的直流高压会对电极产生腐蚀，尤其是阴极。使用这个等离子扬声器空气中时常会出现金属离子的味道，可不是那么舒服的。

等离子扬声器要消耗大量的能量用于产生电弧，为了维持电弧的存在高压输出电流不会太低，整个系统工作的时候会产生相当大的热量。热量的产生是电弧的焦耳热，热量的发散则通过辐射、对流和传导三种途径。改变散热条件可使电弧参数改变，并影响放电的稳定性。所以等离子扬声器工作时要求静风，相比普通扬声器还多有不足。

电弧放电可用于焊接、冶炼、照明、喷涂等。这些场合主要是利用电弧的高温、高能量密度、易控制等特点。在这些应用中，都需使电弧稳定放电。作为等离子扬声器，其实主要还要考虑音质的问题。据说，只是据说，放电极前用导线盘绕几圈之后等离子扬声器的音质会更好，咱也不知道好在哪

这种利用高压电源的等离子扬声器相对来说更为安全，而且可控的高压电弧可以作为高压电源给储能装置充电之类的……

手把手教你电赛夺奖中就提到了这种应用环境

还可以作为物理学演示装置，供一代代的莘莘学子观瞻激发科学兴趣

雅各布天梯由高压电源、羊角电极组成。高压电源提供高压在羊角电极间击穿空气形成电弧。由于高温等离子电弧比空气轻，在浮力作用下电弧沿着特殊形状的电极能向上运动，因为电极的特殊形状所以当电弧运动到顶端时会被拉长因此电源无法维持产生电弧需要的电流电弧消失，直到高压电源提供的电压足够高到可以再次在电极狭处击穿空气产生电弧。

如此往复效果类似于爬梯。

雅各布天梯制作非常容易，只需要两根粗单股铜线巍成特殊形状就可以了，如果没有，拿个电视天线也能凑合：

看到这里说点题外话，很多人看别人的电弧大就将其称为大神，其实我觉得吧，很多东西只要功率够大想不壮观都难很多东西不是功率大就好的，更多的时候是一种危险

上图这个战斗民族实验@KREOSAN 在YOUTUBE演示的俄式雅各布天梯就用的是三个微波炉变压器输出串联作为电源，触摸这样的高压带电体随时有致命风险，好在这些人都是战斗民族，是敢在高压电网上做引体向上的存在所以没有事。像这些人拙劣的伊朗模仿者就在视频里直播翻车差点去见默罕默德了，不是战斗民族就不要玩俄式电路

最近周大佬也玩上了微波炉变压器，希望他不要沉迷，因为这东西输出的高压电是真的可以弄死人的，毕竟另一头连的就是国家电网，危险性可不是咱这种用电池的东西能比的，让我们为周大佬祈祷吧
