锁相环PLL原理

锁相环原理：

各部分：

OSC：稳定的输入频率（晶振）

R Divider：R分频器，（因为鉴相器有最大检测频率，当本振信号频率较高时，需要对其进行分频）

PD：鉴相器，（将来自R分频器的和N分频器的两路信号的相位差转化为电压，通常的鉴相器不仅包括相位检测器，同样包括电荷泵，鉴相器输出除了低频相位差信号，还有高频分量）

LF：环路滤波器（低通滤波），去除高频分量，为VCO提供干净的调谐信号。关键指标：1.环路带宽：指低通滤波器带宽，带宽越窄，电压纹波抑制越好，系统相噪性能就好，但是缺点是，频率锁定时间就变长或者会失锁。2.相位裕度

VCO：压控振荡器，电压—频率转换器，关键指标：频率范围：频率范围大，输出频率就更灵活，代价是牺牲相噪性能。

锁定条件：fN与fPD同频同相

锁相环性能指标：

相位噪声

主要的相位噪声贡献者：本振OSC噪声，电荷泵噪声，压控振荡器噪声，以及分频器的噪声。

为了减小相位噪声，首先可以减小BW（环路滤波器带宽），降低VCO贡献的相噪，但是这样会导致相应时间变慢，另外还可以通过改善本振OSC，提高鉴相频率等

杂散性能

主要发生在小数分频中，因为VCO输出与fPD谐波很接近（不相等，因为小数分频），导致输出频率两边会有谐波杂散分量。

双环PLL for JESD 204B

时钟芯片：LMK04828

1.zero delay

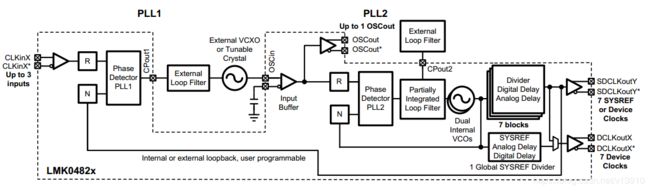

LMK04828给出了两种zero delay架构，这里主要看Nested 0-delay架构：

这里0-delay的含义在于，使用CLKout作为PLL1的反馈信号，这里的CLKin为系统参考时钟（如10MHz参考时钟），通过PLL1的鉴相器，可以使所有时钟输出CLKout（同步的）与时钟输入（时钟参考10MHz）之间是确定性延迟（0延迟）。好处在于：多块时钟芯片相连，共用一个10MHz的参考，则所有LMK04828芯片的时钟输出全部同步。

PLL1鉴相器输出（charge pump），经过环路滤波器（通常取很小10Hz-200Hz），来调控晶振VCXO，使其产生准确频率的同时，压低PLL1累积的相位噪声，尤其是高频相位噪声，输出的频率非常干净（OSCin与OSCout）。

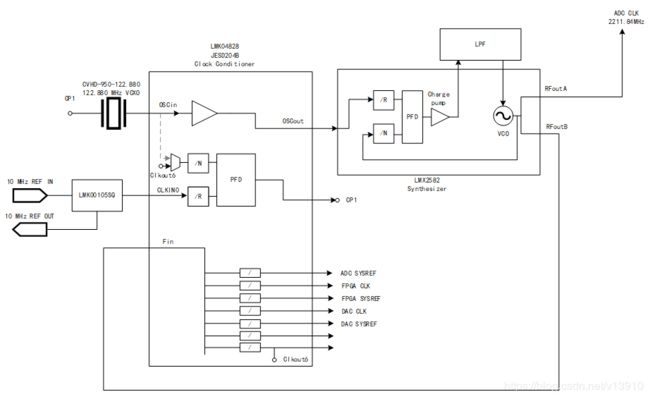

PLL2可以用内置VCO，也可以使用外置PLL芯片（如LMX2582），内置VCO输出频率可能受限，此时可以将OSCout接到输出频率范围更大的外置PLL芯片，外置PLL的时钟输出，再接到LMK04828 PLL2的分频器前（也就是PLL2内置VCOs后，内置VCOs被bypassed）。PLL2的环路滤波器带宽可以设置较高（50kHz-200KHz，因为高频相噪在PLL1已经消除的差不多了，而且PLL2的低频相噪性能也较好）。

CP1后接环路滤波器，再接VCXO，形成闭环系统。

VCXO与VCO的区别：

通常 VCO 的增益 Kvco 远大于 VCXO 的增益。 VCXO 有更加窄的调谐范围，这样可容易地使用在更加窄的环路带宽应用中。较窄的环路带宽有益于净化参考源的噪声，例如AD9523， AD9524， AD9523-1 的第一级锁相环通常选用 VCXO。
但是 VCO 通常有更加低的宽带噪底，因此，最终输出选择 VCO，即上述器件的第二级锁相环输出。
