将solidworks装配体模型导入webots并进行控制

参考文章：
https://blog.csdn.net/qq_33816775/article/details/106208612

需要使用两个工具：
一个是SolidWorks的插件solidworks_urdf_exporter
另一个是webots官方提供的URDF2WEBOTS

solidworks_urdf_exporter之前使用过，在Solidworks中建模 ，导出URDF文件，并在ros中使用
1：导出urdf文件
首先建模，做出装配体。

然后在工具→File→Export as URDF中打开导出对话框
base_link选择，其有一个子节点

点击Empty_Link设置子节点，将其命名为Link1,JointName设置为 joint1，这个名字就是之后在webots中的电机名字

再设置其子节点

然后点击Preview and Export,打开设置面板，

在Joint界面要确定Axis栏都赋值了，然后Next

在Link界面中 Material name一栏必填，随便写个名字，空着的话在webots无法显示模型。
然后点击Export URDF and Meshes ,则导出了urdf文件。导出时文件名不能以数字开头。

在导出设置中有个问题，如是导出的原点不在模型上，则在webots中使用该模型时会有问题，一般在solidworks中装配体插入零部件时第一个零件会默认与原点相关，但如果最后原点不在模型上
，可以让装配体base_link上一点与导出后生成的origin_global重合配合，再重新走一遍导出设置。

2：URDF文件导入 webots环境

其中urdf文件夹目录下是生成的URDF文件。

导入webots环境需要使用的是webots官方提供的URDF2WEBOTS工具。 工具需要python环境。

安装方法

pip install urdf2webots

使用方法

from urdf2webots.importer import convert2urdf
convert2urdf('G:\\模型\\link_mesh\\urdf\\link_mesh.urdf')

运行该命令会在运行目录下生成对应的proto文件。
打开webots，新建一个项目，将proto文件放入该项目的protos文件夹

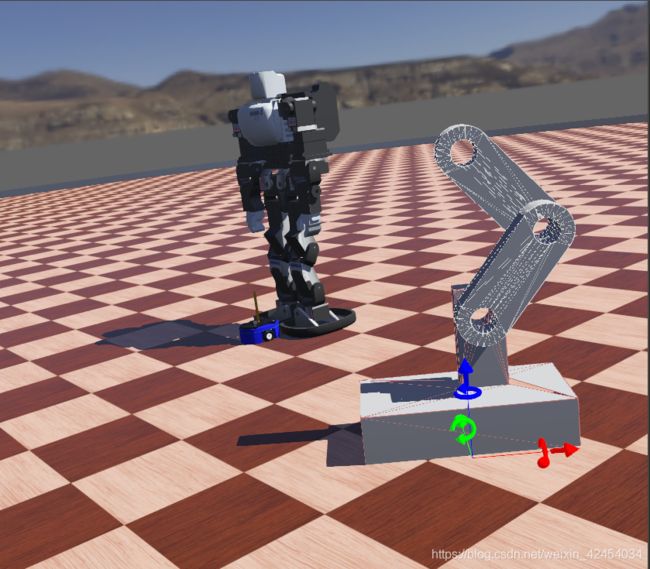

然后在webots中点击新增，在 PROTO nodes中将模型加入webots环境。


3：代码控制模型
之前设置的JointName就是motor的名字。

#include

// Added a new include file
#include

#define TIME_STEP 64
#define MAX_SPEED 6.28
// All the webots classes are defined in the "webots" namespace
using namespace webots;


int main(int argc, char **argv) {
 Robot *robot = new Robot();

  Motor *motor_1 = robot->getMotor("joint1");
  motor_1->setPosition(INFINITY);
  motor_1->setVelocity(1);

  Motor *motor_2 = robot->getMotor("joint2");
  motor_2->setPosition(INFINITY);
  motor_2->setVelocity(1);


 while (robot->step(TIME_STEP) != -1)
 {

 }

 delete robot;

 return 0;
}

将控制器放到模型的controller上，运行，就可以控制了。
